Przyczepa niskopodwoziowa

PRZYCZEPA NISKOPOSOBOWA

INSTRUKCJA OBSŁUGI

1.1 Opis produktu

Ta przyczepa to 120-tonowa przyczepa niskopodłogowa z odłączaną gęsią szyją, z konfiguracją trzech-sześciu-osi i jedną hydrauliczną osią podnoszoną. Układ hydrauliczny zasilany jest z agregatu hydraulicznego napędzanego silnikiem prądu stałego 24V o nominalnym ciśnieniu roboczym 25 MPa.

Jednostka napędowa wyposażona jest w silnik prądu stałego o mocy 4 kW, pompę hydrauliczną o wydajności 4,2 ml/obr. oraz zbiornik oleju hydraulicznego o pojemności 110 litrów. Może sterować wieloma siłownikami hydraulicznymi w celu podnoszenia i opuszczania gęsiej szyi, obsługi nogi podporowej, włączania i wyłączania sworznia blokującego oraz funkcji podnoszenia tylnej osi.

Przyczepą można sterować poprzez przewodowe skrzynki sterujące (sterowniki 6-przyciskowe i 4-przyciskowe) lub poprzez bezprzewodowy system zdalnego sterowania.

Poniżej pokazano konstrukcję przyczepy.

2.1 Jednostka sterująca typu „gęsia szyja”.

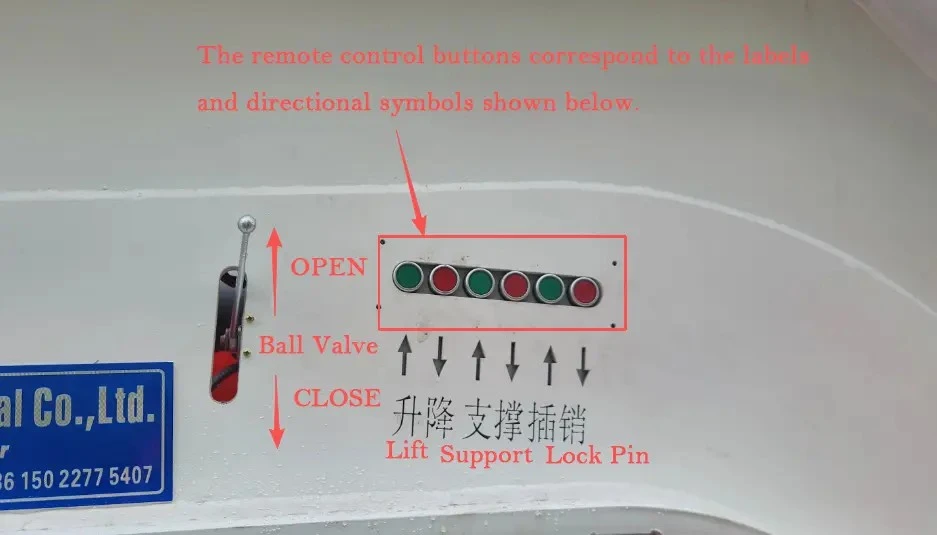

1. Sterowanie zaworem kulowym

Funkcjonować:

Zawór kulowy zapobiega cofaniu się oleju hydraulicznego przez cylindry podnoszące podczas pracy przyczepy, zapewniając stabilność platformy przyczepy i jej położenie robocze.

Działanie:

Przesuń uchwyt zaworu kulowego w górę doOTWARTEpozycji i w dół doZAMKNIĘTEpozycja.

Notatka:Zawór kulowy musi pozostać wZAMKNIĘTEpozycji podczas transportu drogowego.

(Patrz ilustrację poniżej.)

2. 6-Przycisk Główna skrzynka sterownicza (sterowanie gęsią szyją, podporą i sworzniem blokującym)

Funkcjonować:

Steruje podnoszeniem i opuszczaniem gęsiej szyi, wysuwaniem i cofaniem nóg podporowych oraz włączaniem i wyłączaniem sworzni blokujących.

Działanie:

Przycisk 1:Gęsia szyja w górę

Przycisk 2:Gęsia szyja w dół

Przycisk 3:Wsuwanie nóg podporowych

Przycisk 4:Nogi podporowe rozciągają się

Przycisk 5:Wysuwanie sworzni blokujących

Przycisk 6:Wysuwają się sworznie blokujące

Funkcje przycisków odpowiadają etykietom i symbolom pokazanym poniżej.

2.2 Agregat hydrauliczny

1. Jednostka napędowa:Składa się z silnika 24 V prądu stałego i pompy hydraulicznej o wydajności 4,2 ml/obr. Znamionowe ciśnienie robocze: 25 MPa.

2. Jednostka sterująca zaworem:Wyposażony w pięciosekcyjny-zespół elektromagnetycznego zaworu sterującego, który umożliwia niezależne sterowanie wysuwaniem i cofaniem pięciu grup cylindrów hydraulicznych.

3. Połączenia hydrauliczne:Wszystkie przyłącza hydrauliczne znajdują się z przodu agregatu hydraulicznego. Dostępnych jest łącznie 10 portów hydraulicznych, odpowiadających portom wlotowym i wylotowym oleju różnych cylindrów hydraulicznych.

2.3 Zespół sterujący osi tylnej

Główna skrzynka sterownicza z 4 przyciskami (sterowanie podnoszeniem i opuszczaniem lewej i prawej osi)

Funkcjonować:Steruje operacjami podnoszenia i opuszczania odpowiednio lewego i prawego zespołu osi.

Działanie:Przycisk 1 służy doPodnoszenie lewej osifunkcjonować; Przycisk 2 służy doLewa oś dolnafunkcjonować; Przycisk 3 służy doPodnoszenie prawej osifunkcjonować; Przycisk 4 służy doPrawa oś dolnafunkcjonować.

(Funkcje przycisków odpowiadają etykietom i symbolom pokazanym poniżej.)

3.1 Kontrola-przed rozpoczęciem pracy

1. Sprawdź wszystkie węże hydrauliczne i złączki pod kątem wycieków i upewnij się, że wszystkie połączenia są pewne.

2. Sprawdź, czy wszystkie przyciski sterujące i pilot działają prawidłowo. Sprawdź stan otwierania i zamykania podnoszącego zaworu kulowego i sprawdź, czy sworznie zabezpieczające są prawidłowo zatrzaśnięte.

3. Upewnij się, że w zasięgu działania gęsiej szyi nie znajdują się żadne przeszkody ani ludzie.

3.2 Uruchamianie systemu-Up

1. Podłączyć zasilanie 24V i włączyć zasilanie sterujące. Upewnij się, że system jest prawidłowo włączony.

2. Najpierw przetestuj wszystkie funkcje i sprawdź, czy każdy ruch odpowiada jego etykiecie kontrolnej i działa we właściwym kierunku.

3. Po sprawdzeniu wszystkich funkcji i stwierdzeniu braku nieprawidłowości można rozpocząć normalną pracę.

3.3 Procedury operacyjne

1. Procedura odłączania gęsiej szyi

1. Naciśnij„Gęsia szyja w dół”na 6-przyciskowym panelu sterowania. Cylinder typu „gęsia szyja” cofa się, powodując powolne opuszczanie pokładu przyczepy, aż dotknie podłoża. Zwolnij przycisk.

2. Naciśnij„Wsparcie w dół”na 6-przyciskowym panelu sterowania. Cylinder podporowy wysuwa się, powodując powolne opuszczanie urządzenia podporowego aż do zetknięcia się z belką główną ciągnika. Zwolnij przycisk.

3. Naciśnij„Wycofanie sworznia blokującego”na 6-przyciskowym panelu sterowania. Cylinder sworznia blokującego cofa się. Po całkowitym wysunięciu sworzni blokujących zwolnij przycisk.

4. Odłączyć odpowiednio szybkozłącza elektryczne, pneumatyczne i hydrauliczne (jak pokazano na poniższym rysunku).

5. Po upewnieniu się, że wszystkie czynności zostały wykonane prawidłowo, podjedź ciągnikiem do przodu, aby oddzielić gęsią szyję od przyczepy.

2. Procedura ponownego podłączenia typu „gęsia szyja”.

1. Cofnij ciągnik gęsią szyją w stronę przyczepy. Po sprawdzeniu, że otwory na sworznie typu „gęsia szyja” są prawidłowo dopasowane do głównych sworzni królewskich z przodu pokładu przyczepy (jak pokazano na rysunku powyżej);

2. Naciśnij„Wkładanie sworznia blokującego”na 6-przyciskowym panelu sterowania. Cylinder sworznia blokującego wysuwa się. Po całkowitym wsunięciu kołków blokujących zwolnij przycisk;

3. Ponownie podłącz odpowiednio szybkozłącza elektryczne, pneumatyczne i hydrauliczne (jak pokazano na powyższym rysunku);

4. Naciśnij„Wycofanie wsparcia”na 6-przyciskowym panelu sterowania. Cylinder podporowy cofa się, powodując powolne unoszenie się urządzenia podpierającego. Po całkowitym złożeniu zwolnij przycisk;

5. Naciśnij„Gęsia szyja”na 6-przyciskowym panelu sterowania. Cylinder typu „gęsia szyja” wysuwa się, powodując powolne podnoszenie pokładu przyczepy. Zwolnij przycisk po osiągnięciu żądanej wysokości;

6. Po upewnieniu się, że wszystkie regulacje są prawidłowe, przesuń uchwyt zaworu kulowego w dół doZAMKNIĘTEpozycja.

3. Procedura podnoszenia i opuszczania tylnej osi

1. Wyjmij sworznie zabezpieczające osi unoszonej.

2. Naciśnij„Podnoszenie lewej osi”na 4-przyciskowym panelu sterowania. Cylinder podporowy cofa się, powodując powolne podnoszenie opon lewej osi. Naciśnij„Lewa oś dolna”przycisk, a siłownik podporowy wysunie się, powodując powolne obniżenie opon lewej osi.

3. Naciśnij„Podnoszenie prawej osi”na 4-przyciskowym panelu sterowania. Cylinder podporowy cofa się, powodując powolny wzrost opon prawej osi. Naciśnij„Prawa oś dolna”przycisk, a siłownik podporowy wysunie się, powodując powolne obniżenie opon prawej osi.

1. Nominalne ciśnienie robocze układu hydraulicznego wynosi25 MPa. Nie reguluj zaworu nadmiarowego w celu zwiększenia ciśnienia w układzie. Używanie systemu pod nadmiernym ciśnieniem może skutkować awarią węża hydraulicznego, uszkodzeniem sprzętu, a nawet wypadkami związanymi z bezpieczeństwem.

2. Nie uruchamiaj jednocześnie kilku funkcji hydraulicznych w sposób agresywny, ponieważ może to spowodować poważne wstrząsy ciśnieniowe w układzie hydraulicznym.

3. Podczas pracy urządzenia trzymaj ręce i części ciała z dala od obszaru roboczego gęsiej szyi. Nigdy nie odłączaj węży hydraulicznych, gdy układ jest pod ciśnieniem.

4. Jeżeli wystąpią nietypowe dźwięki, wyciek oleju hydraulicznego, nieprawidłowe ciśnienie lub jakakolwiek inna awaria, należy natychmiast zatrzymać urządzenie, odłączyć zasilanie i zwolnić ciśnienie w układzie przed przystąpieniem do kontroli lub konserwacji. Nigdy nie przeprowadzaj konserwacji, gdy system znajduje się pod ciśnieniem.

5. Zaleca się, aby silnik nie pracował nieprzerwanie dłużej niż5 minutna raz. W środowiskach o wysokiej-temperaturze zatrzymaj system, jeśli to konieczne, aby zapewnić odpowiednie chłodzenie.
